مكان المنشأ:
تشينغداو
اسم العلامة التجارية:
GREEF
إصدار الشهادات:
CE
رقم الموديل:
GDG

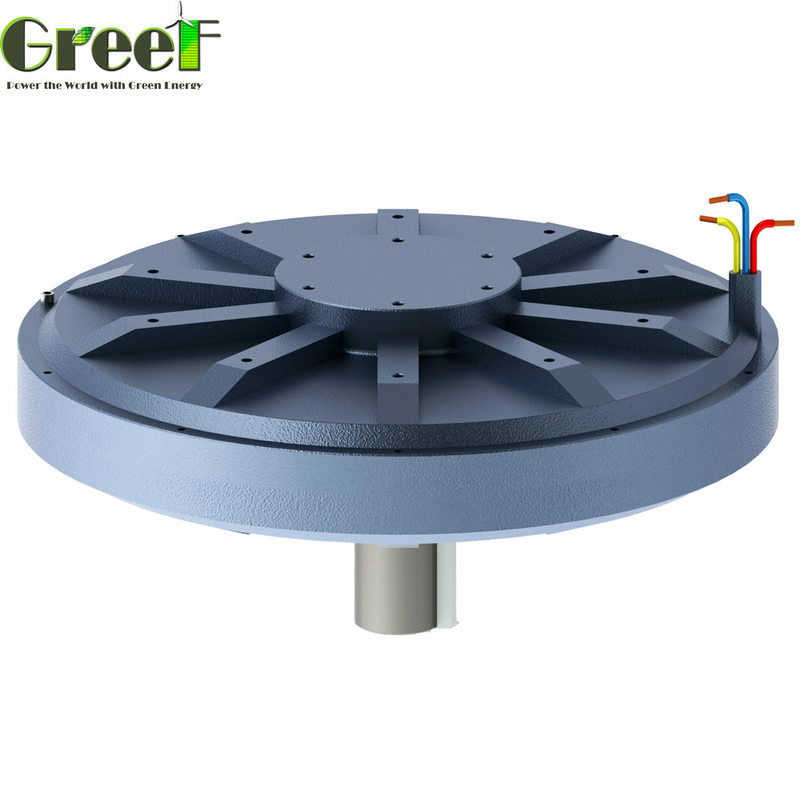

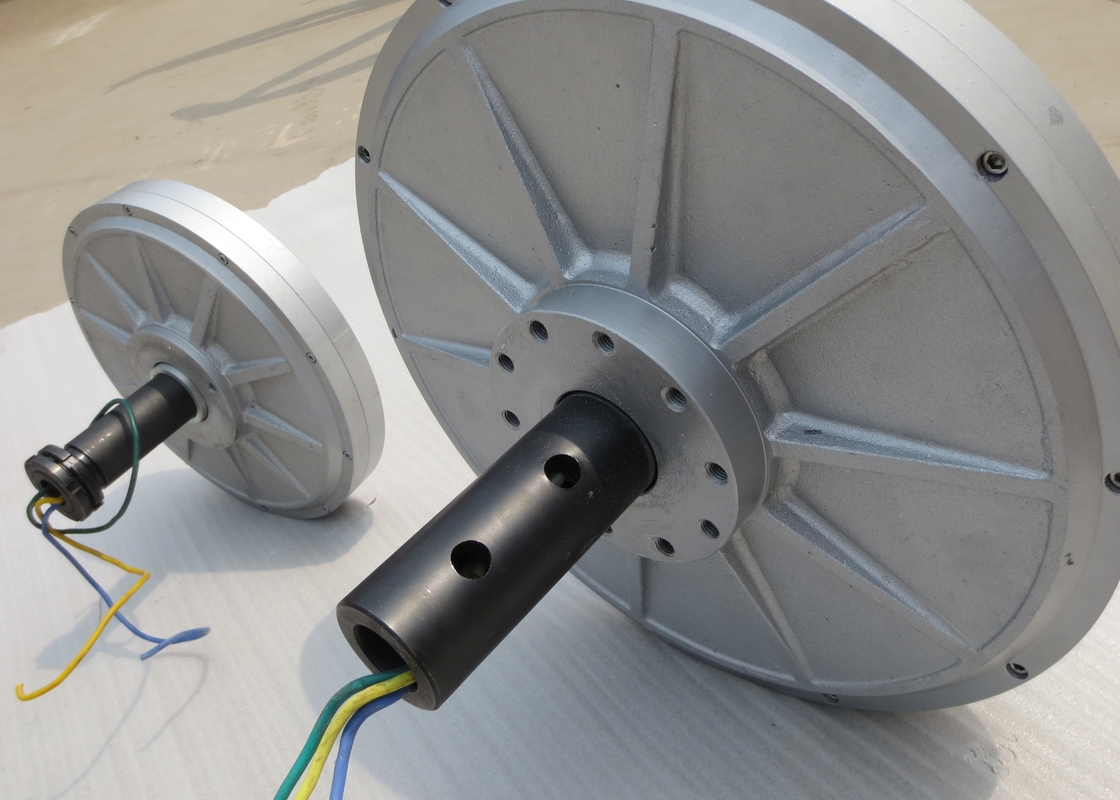

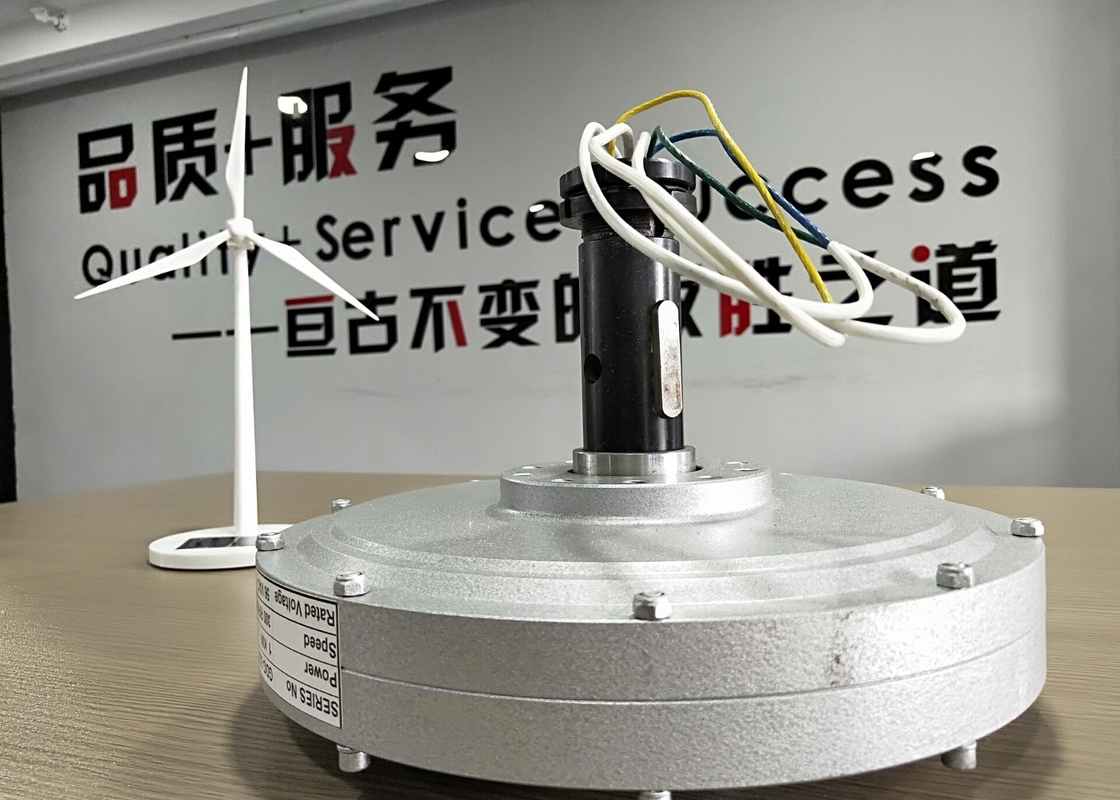

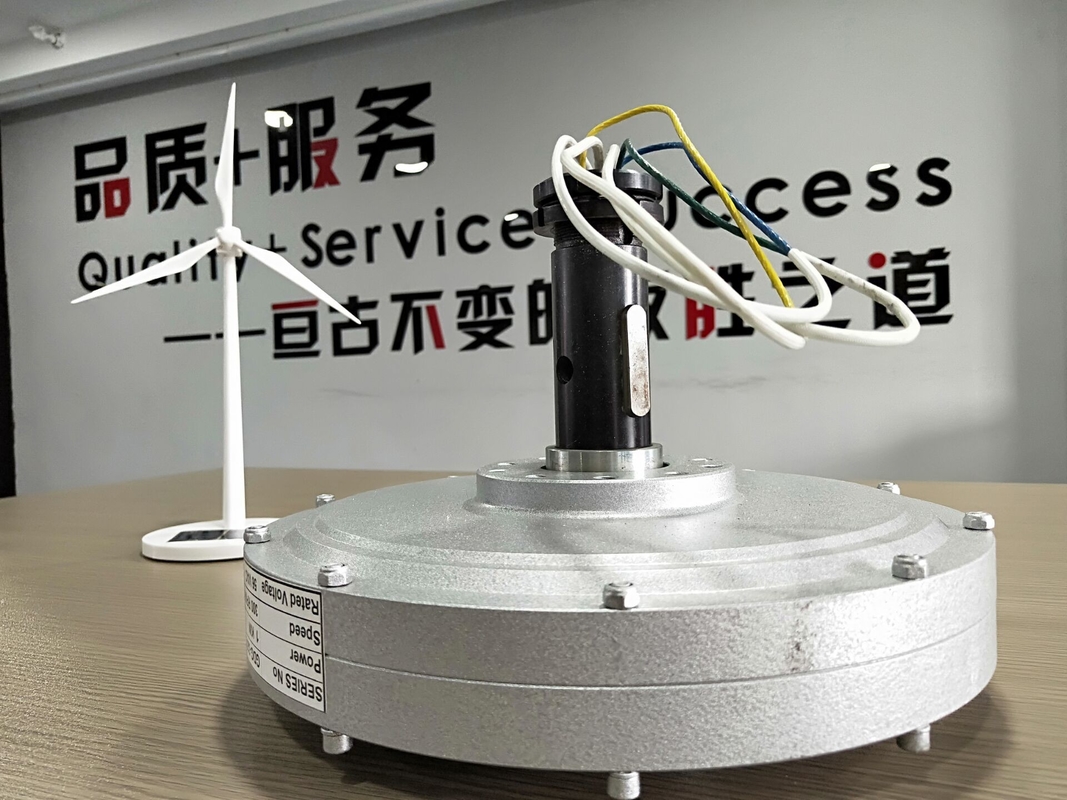

جريف تقوم الشركة بتوريد أنواع معدلة من النموذج الرئيسي لمولد المغناطيس الدائم للقرص Coreless على النحو التالي:
GDG-1KW 180 دورة في الدقيقة
GDG-1KW 200 دورة في الدقيقة
GDG-2KW 120 دورة في الدقيقة
GDG-2KW 180 دورة في الدقيقة
GDG-3KW 100 دورة في الدقيقة
GDG-3KW 160 دورة في الدقيقة
GDG-5KW 100 دورة في الدقيقة
GDG-5KW 100 دورة في الدقيقة
GDG-10KW 100 دورة في الدقيقة
يتم استخدامها دائمًا في توربينات الرياح ذات المحور الرأسي ، وأنظمة المولدات الأخرى التي تتطلب عزم دوران منخفض للغاية ودورة في الدقيقة منخفضة.
يحتوي مولد سلسلة GREEF DDG على الميزات التالية:
سرعة دوران منخفضة ، سرعة رياح منخفضة لبدء التشغيل ، وزن منخفض وصغر حجم ، كفاءة عالية منخفضة
(1) تقنية براءة اختراع عزم الدوران: استخدم أحدث تقنيات "الملف الدقيق".عدم وجود تباطؤ وتأثيرات فتحات التروس تجعل عزم بدء التشغيل منخفضًا جدًا <1 نيوتن متر
(2) الهيكل الأصلي: استخدم محرك قرصي عديم النوى ليحدث محركًا تقليديًا يجعله أقل حجمًا ووزنًا.
(3) استخدام أعلى: استخدم تقنية محرك خاصة عديمة القلب للتخلص من اختناقات استخدام طاقة الرياح ذات السرعة المنخفضة.
(4) موثوقية أعلى: الهيكل الخاص يجعله نسبة أكبر من الطاقة إلى الحجم ، والقدرة على الوزن وعمر طويل أطول بـ 8 مرات من المحرك التقليدي.
(5) بدون تروس ، محرك مباشر ، مولد RPM منخفض.
(6) مكونات عالية الجودة للاستخدام في البيئات القاسية والقاسية لتوربينات الرياح
(7) كفاءة عالية وانخفاض فقدان الطاقة المقاومة الميكانيكية
(8) تبديد حرارة ممتاز بسبب الإطار الخارجي لسبائك الألومنيوم والهيكل الداخلي الخاص.
| نموذج | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| القوة المصنفة | 0.5 كيلو واط | 1 كيلو واط | 1 كيلو واط | 2 كيلو واط | 2 كيلو واط |
| تصنيف تناوب السرعة | 200 دورة في الدقيقة | 180 دورة في الدقيقة | 200 دورة في الدقيقة | 120 دورة في الدقيقة | 180 دورة في الدقيقة |
| الفولطية | 56 فولت تيار متردد | 56 فولت تيار متردد | 56 فولت تيار متردد | 115 فولت تيار متردد | 115 فولت تيار متردد |
| التصنيف الحالي | 9 أ | 12 أ | 17.9 أ | 10 أ | 17.4 أ |
| كفاءة | > 85٪ | ||||
| طريقة Wending | ص | ||||
| مقاومة العزل | 100Mohm دقيقة (500V DC) | ||||
| مستوى التسرب | <5 أماه | ||||
| بدء عزم الدوران | <0.1N / م | <0.3 نيوتن / م | <0.3 نيوتن / م | <0.5 نيوتن / م | <0.3 نيوتن / م |
| نوع المرحلة | المرحلة 3 | ||||
| بنية | خارج الدوار | ||||
| الجزء الثابت | لفائف الأسلاك التي لا قلب لها | ||||
| الدوار | المغناطيس الدائم للأرض النادرة | ||||
| قطر غلاف المولد | 320 | 380 | 380 | 550 | 450 |
| طول غلاف المولد | 232 | 241 | 241 | 330 | 258 |
| وزن | 20 | 32 | 32 | 75 | 51 |
| درامي رمح | 45 | 50 | 50 | 78 | 59 |
| مادة قذيفة المولد | سبائك الألومنيوم | ||||
| مادة رمح | الكربون الصلب | ||||
| تحمل | الكرة الاخدود العميق واضعة | ||||
| نموذج | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| القوة المصنفة | 3 كيلو واط | 3 كيلو واط | 5 كيلو واط | 6 كيلو واط | 10 كيلو واط |
| تصنيف تناوب السرعة | 100 دورة في الدقيقة | 180 دورة في الدقيقة | 100 دورة في الدقيقة | 150 دورة في الدقيقة | 100 دورة في الدقيقة |
| الفولطية | 380VAC | 380VAC | 380VAC | 380VAC | 400 فولت تيار متردد |
| التصنيف الحالي | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| كفاءة | > 85٪ | > 85٪ | > 88٪ | > 88٪ | > 88٪ |
| طريقة Wending | ص | ص | ص | ص | ص |
| مقاومة العزل | 100Mohm دقيقة (500V DC) | 100Mohm دقيقة (500V DC) | 100Mohm دقيقة (500V DC) | 100Mohm دقيقة (500V DC) | 100Mohm دقيقة (501V DC) |
| مستوى التسرب | <5 أماه | <5 أماه | <5 أماه | <5 أماه | <5 أماه |
| بدء عزم الدوران | <1 نيوتن / م | <0.5 نيوتن / م | <0.5 نيوتن / م | <1 نيوتن / م | <1N / م |
| نوع المرحلة | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 |
| بنية | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار |
| الجزء الثابت | لفائف الأسلاك التي لا قلب لها | لفائف الأسلاك التي لا قلب لها | لفائف الأسلاك التي لا قلب لها | لفائف الأسلاك التي لا قلب لها | لفائف الأسلاك التي لا قلب لها |
| الدوار | المغناطيس الدائم للأرض النادرة | المغناطيس الدائم للأرض النادرة | المغناطيس الدائم للأرض النادرة | المغناطيس الدائم للأرض النادرة | المغناطيس الدائم للأرض النادرة |
| قطر غلاف المولد | 620 | 550 | 700 | 620 | 770 |
| طول غلاف المولد | 410 | 330 | 400 | 410 | 590 |
| وزن | 110 | 65 | 125 | 110 | 245 |
| درامي رمح | 80 | 78 | 98 | 80 | 85 |
| مادة قذيفة المولد | سبائك الألومنيوم | سبائك الألومنيوم | سبائك الألومنيوم | سبائك الألومنيوم | سبائك الألومنيوم |
| مادة رمح | الكربون الصلب | الكربون الصلب | الكربون الصلب | الكربون الصلب | الكربون الصلب |
| تحمل | الكرة الاخدود العميق واضعة | الكرة الاخدود العميق واضعة | الكرة الاخدود العميق واضعة | الكرة الاخدود العميق واضعة | الكرة الاخدود العميق واضعة |
1. مولد مغناطيسي دائم منخفض RPM 3kw يستخدم حماية رغوة داخلية خارجية Plywooden. يستخدم عمود المولد حماية الأنابيب.
2. حجم العبوة والوزن يرجى الرجوع إلى مبيعاتنا.
3. الشحن عن طريق البحر مع FCL LCL أو عن طريق الجو.
إذا كان لديك أي طلب في الطرد والشحن ، فيرجى إخبار مبيعاتنا بأننا سنقوم بذلك وفقًا لطلبك.
خدمة صانعي القطع الاصلية
المولدات مجانية 3 سنوات ضمان، كل الدعم الفني مدى الحياة وإمدادات التكلفة الجزئية.
(1) تبدأ فترة الضمان من تاريخ الشحن الذي يظهر على فاتورة التحميل أو بوليصة الشحن الجوي.
(2) خدمات الصيانة المجانية خلال فترة الضمان التي تتحملها الشركة ، لا تفرض رسومًا على العملاء ، ضمان مجاني في حالة حدوث أي ضرر خارج فترة الضمان ، ستفرض الشركة رسومًا على تكاليف العمالة والمواد.
(3) فترة الضمان ، مشاكل جودة الشركة الناجمة عن صيانة الشحن التي تتحملها الشركة ، إن لم يكن تحت الضمان أو الضرر من صنع الإنسان ، رسوم الشحن من قبل العميل.
