Place of Origin:
Qingdao
اسم العلامة التجارية:
Greef
إصدار الشهادات:
CE
Model Number:
GDG

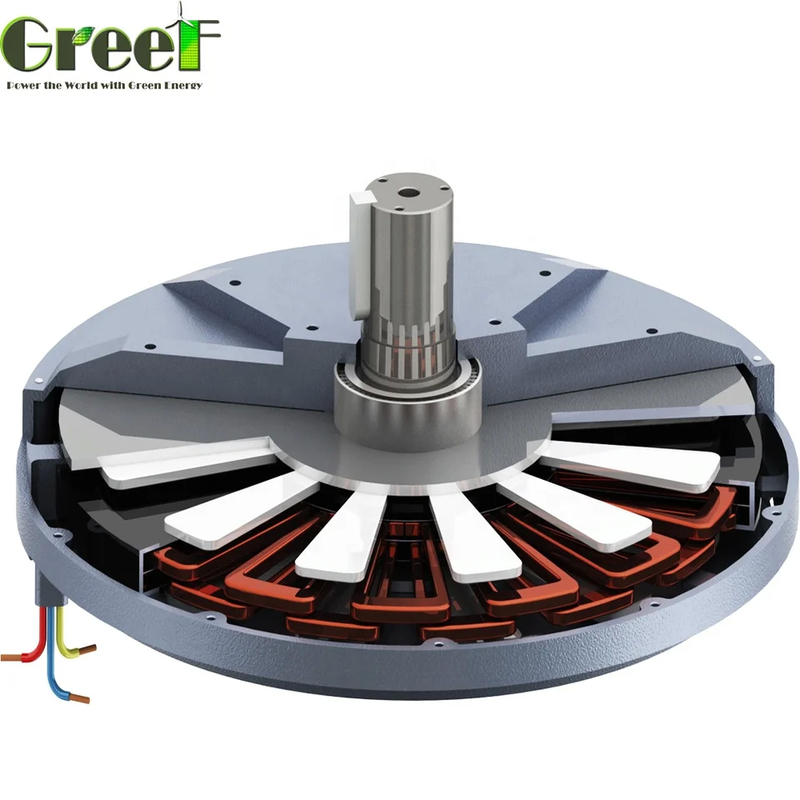

مولد النواة غير الحديدية للجريان المحوري هو نوع من مولد الطاقة الذي يستخدم تصميم التدفق المحوري وهيكل النواة غير الحديدية لتوليد الكهرباء. من خلال استخدام التدفق المغناطيسي المحوري ،هذا المولد يساعد على تجنب الخسائر الناجمة عن النواة الحديدية وخسائر الإستيرزيس التي تحدث عادة في المولدات التقليدية.
يتكون المولد عادة من مغناطيسات دائمة ، وملفات ، وغلاف.المغناطيس الدائم يولد المجال المغناطيسي بينما الملفات التقاط الطاقة في المجال المغناطيسي وتحويلها إلى الطاقة الكهربائيةمن ناحية أخرى، يوفر الغلاف هيكلًا ودعمًا للمكونات الداخلية للمولد بينما يحميها أيضًا.
مبدأ تشغيل مولدات التدفق المحوري بدون جوهر يعتمد على مبدأ الاستقراء الكهرومغناطيسي. عندما يتحرك المجال المغناطيسي للمغناطيس الدائم بالنسبة إلى موصل في لفافة،يتم توليد قوة كهربائية محفزة في الموصليمكن تحويل هذه القوة الكهربائية إلى طاقة كهربائية، وتوفير الطاقة للأجهزة الخارجية.
وقد اكتسبت طاقة الرياح زخمًا كمصدر للطاقة الموثوق به ومستدام. أصبح استخدام مولدات التدفق المحوري غير المحورية شائعًا بشكل متزايد في توليد طاقة الرياح.في توربينات الرياح من فئة الميغاواط، هذه المولدات تظهر إمكانات كبيرة في زيادة كثافة الإخراج والكفاءة. غياب قلب الحديد في المولدة يقلل من خسائر الحديد وفقدان الهستيريس،مما يسهم في كفاءتها.
وبصرف النظر عن توليد طاقة الرياح، يتم استخدام مولدات التدفق المحوري غير المحورية أيضا لمجموعة واسعة من تطبيقات الطاقة المتجددة مثل الألواح الشمسية.هذه المولدات معروفة بقدرتها الكفؤة على تحويل الطاقة، مما يجعلها مثالية لنظم الطاقة المستدامة التي تعتمد على المصادر المتجددة.
مولد التدفق المحوري غير المحوري مثالي أيضًا لتطبيقات صناعية أخرى حيث هناك حاجة إلى طاقة فعالة وخفيفة الوزن وموثوقة. على سبيل المثال ،يمكن استخدامه كمصدر طاقة احتياطي أو مساعد لتوفير دعم طاقة مستقر للمعدات الصناعية.
إحدى مزايا مولد القلب غير الحديدي للجريان المحوري هو بنيته المرنة. يمكن تخصيصه لتلبية المتطلبات المحددة للعملاء. قوة مولد،يمكن ضبط معايير سرعة وجهد الخروج لتلبية احتياجات سيناريوهات التطبيق المختلفة.
اسم العلامة التجارية: Greef
رقم الطراز: GDG
مكان المنشأ: تشينغداو
شهادة: CE
الحد الأدنى لكمية الطلب: 1 مجموعة
السعر: قابل للتفاوض
تفاصيل التعبئة والتغليف: رغوة + صندوق خشبي متعدد الأطراف
مدة التسليم: 25 يوم عمل
شروط الدفع: T/T، Western Union، MoneyGram، L/C
قدرة التوريد: قدرة التوريد
مادة المولد: سبيكة الألومنيوم
نوع المولد: مغناطيس دائم متردد ثلاثي المراحل
عزم تشغيل: < 1 N / M
السرعة: 100-500 دورة في الدقيقة
نوع المرحلة: 3
سمات المنتج:فجوة هواء صغيرة، مولد الدوار الخارجي، مولد الدوار الداخلي
| النموذج | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| الطاقة المسجلة | 0.5 كيلوواط | 1 كيلوواط | 1 كيلوواط | 2 كيلوواط | 2 كيلوواط |
| سرعة الدوران المسجلة | 200 دورة في الدقيقة | 180 دورة في الدقيقة | 200 دورة في الدقيقة | 120 دورة في الدقيقة | 180 دورة في الدقيقة |
| الجهد القياسي | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| التيار المسموح به | 9A | 12A | 17.9أ | 10A | 17.4أ |
| الكفاءة | > 85% | ||||
| أسلوب التمرير | Y | ||||
| المقاومة العازلة | 100Mohm Min ((500V DC) | ||||
| مستوى التسرب | <5 م | ||||
| بدء الدوران | <0.1N/M | <0.3 ن / م | <0.3 ن / م | <0.5 N/M | <0.3 ن / م |
| نوع المرحلة | المرحلة 3 | ||||
| الهيكل | خارج الدوار | ||||
| ستاتور | طوافة سلكية بلا جوهر | ||||
| الدوار | مغناطيس دائم للأرض النادرة | ||||
| قطر قذيفة المولد | 320 | 380 | 380 | 550 | 450 |
| طول قذيفة المولد | 232 | 241 | 241 | 330 | 258 |
| الوزن | 20 | 32 | 32 | 75 | 51 |
| عداد دراماتير العمود | 45 | 50 | 50 | 78 | 59 |
| مادة غلاف المولد | سبيكة الألومنيوم | ||||
| مادة العمود | فولاذ الكربون | ||||
| محامل | محامل كرات خط الأفق العميق | ||||
| النموذج | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| الطاقة المسجلة | 3 كيلوواط | 3 كيلوواط | 5 كيلوواط | 6 كيلوواط | 10 كيلوواط |
| سرعة الدوران المسجلة | 100 دورة في الدقيقة | 180 دورة في الدقيقة | 100 دورة في الدقيقة | 150 دورة في الدقيقة | 100 دورة في الدقيقة |
| الجهد القياسي | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| التيار المسموح به | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| الكفاءة | > 85% | > 85% | > 88٪ | > 88٪ | > 88٪ |
| أسلوب التمرير | Y | Y | Y | Y | Y |
| المقاومة العازلة | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| مستوى التسرب | <5 م | <5 م | <5 م | <5 م | <5 م |
| بدء الدوران | < 1 ن / م | <0.5 N/M | <0.5 N/M | < 1 ن / م | <1N/M |
| نوع المرحلة | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 |
| الهيكل | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار |
| ستاتور | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر |
| الدوار | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة |
| قطر قذيفة المولد | 620 | 550 | 700 | 620 | 770 |
| طول قذيفة المولد | 410 | 330 | 400 | 410 | 590 |
| الوزن | 110 | 65 | 125 | 110 | 245 |
| عداد دراماتير العمود | 80 | 78 | 98 | 80 | 85 |
| مادة غلاف المولد | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم |
| مادة العمود | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون |
| محامل | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق |
1.المولد يستخدم حماية الرغوة الداخلية الحاجز الخارجي من الخشب المتجانس.عمود المولد يستخدم حماية الأنابيب.
2حجم الحزمة والوزن يرجى الرجوع إلى مبيعاتنا.
3الشحن عن طريق البحر مع FCL LCL أو عن طريق الجو.
إذا كان لديك أي طلب في الحزمة والشحن يرجى إخبار المبيعات لدينا وسوف نفعل وفقا لطلبك.
تغليف المنتج:
سيتم تعبئة مولد المغناطيس الدائم بدون قلب في صندوق من الورق المقوى مع ملء وافع لمنع أي تلف أثناء الشحن.سيتم تغليف المولد بشكل آمن في غلاف الفقاعات لضمان سلامته أثناء النقلسوف يحتوي الصندوق أيضا على دليل تعليمات وأي أجهزة تركيب ضرورية.
الشحن:
مولد المغناطيس الدائم بدون قلب سيتم شحنه عن طريق خدمة رسالة ذات سمعة طيبة لضمان التسليم في الوقت المناسب والآمن.سيتم حساب رسوم الشحن بناء على وجهة وحجم الطردسيتلقى العملاء رقم تعقب بمجرد شحن الطرد حتى يتمكنوا من مراقبة تقدمه.
