Place of Origin:
Qingdao
اسم العلامة التجارية:
Greef
إصدار الشهادات:
CE
Model Number:
GDG

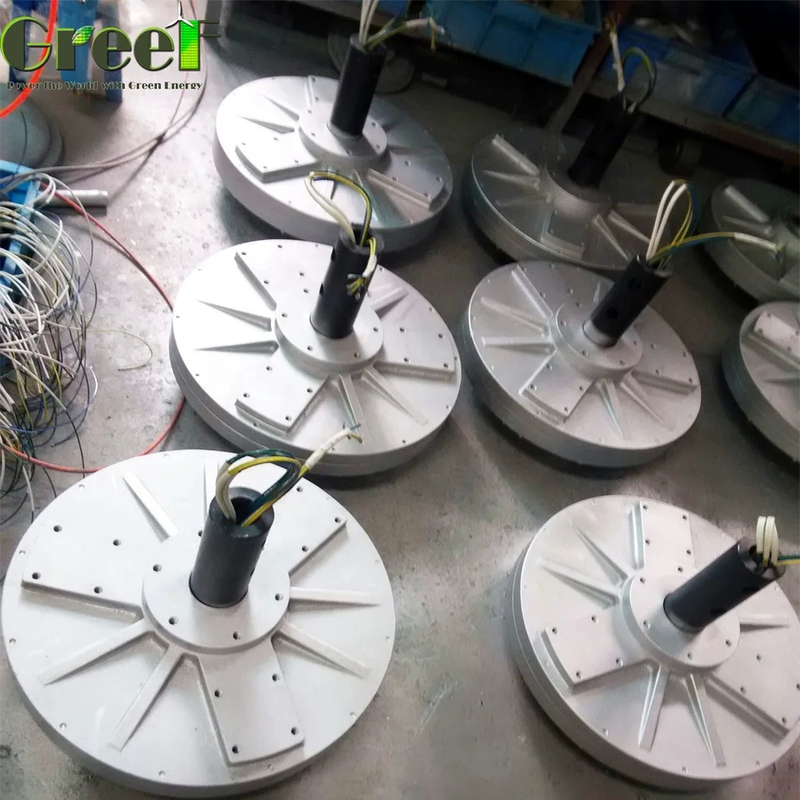

يشير مصطلح مولد النواة غير الحديدية للجريان المحوري إلى نوع من المولدات التي تتميز بتصميم يستخدم كلاً من التدفق المحوري وهيكل النواة غير الحديدية.يستخدم هذا المولد لإنتاج الكهرباء عن طريق استخدام التدفق المغناطيسي المحوري على عكس خسائر النواة الحديدية وخسائر الهستيريس التي تعاني منها المولدات التقليدية.
هيكل مولد القلب بدون الحديد للجريان المحوري عادة ما يتكون من مغناطيسات دائمة ، وملفوفات ، وغلاف. المغناطيسات مسؤولة عن إنشاء المجال المغناطيسي ،بينما الملفوفات تلتقط الطاقة في هذا المجال، وتحويله إلى طاقة كهربائية. ويتمثل غلاف المولد في حماية هيكله الداخلي، فضلا عن توفير دعم قوي له.
كيف يعمل مولد النواة غير الحديدية بالتحديد؟والتي هي إنتاج قوة كهربائية محركة من قبل مجال مغناطيسي متحرك حول موصلفي حالة هذا المولد، المجال المغناطيسي للمغناطيس الدائم يتحرك نسبيا إلى الموصل في الملف، وتوليد قوة كهربائية محركة.هذه القوة الكهربائية يمكن تحويلها إلى طاقة كهربائيةويتم توفير الطاقة للأجهزة الخارجية
مولدات التدفق المحوري غير المحورية هي حل واعد لتوليد طاقة الرياح ، وخاصة في توربينات الرياح من فئة الميغاواط. يمكن لهذه المولدات زيادة كبيرة في كثافة الإنتاج ،مما يؤدي إلى زيادة الكفاءة في توليد طاقة الرياحعدم وجود قلب حديدي يقلل من خسائر الحديد وفقدان التشنج، مما يجعل هذه المولدات أكثر كفاءة.
مولدات التدفق المحوري بدون نواة لديها مجموعة واسعة من التطبيقات في أنظمة الطاقة المتجددة ، بما في ذلك توليد الطاقة الشمسية وطاقة الرياح.قدرتها العالية على تحويل الطاقة وتشغيلها الموثوق بها تجعلها خيارًا مثاليًا لأنظمة توليد الطاقة المتجددة.
مولدات التدفق المحوري بدون جوهر متعددة الاستخدامات ويمكن استخدامها في تطبيقات صناعية أخرى تتطلب إمدادات طاقة فعالة وخفيفة الوزن وموثوقة. على سبيل المثال ،يمكن استخدامها كمصادر طاقة احتياطية أو مساعدة لتوفير دعم مستقر للمعدات الصناعية.
مولدات التدفق المحوري بدون قلب لها تصميم مرن يسمح بتخصيصها لتلبية احتياجات العملاء المحددة.يمكن تعديل السرعة والجهد الخارجي لتتناسب مع سيناريوهات التطبيق المختلفة، مما يجعلها حلًا متعدد الاستخدام للصناعات المختلفة.
خدمات تخصيص المنتجات:
اسم العلامة التجارية: Greef
رقم الطراز: GDG
مكان المنشأ: تشينغداو
شهادة: CE
الحد الأدنى لكمية الطلب: 1 مجموعة
السعر: قابل للتفاوض
تفاصيل التعبئة والتغليف: رغوة + صندوق خشبي متعدد الأطراف
مدة التسليم: 25 يوم عمل
شروط الدفع: T/T، Western Union، MoneyGram، L/C
قدرة التوريد: قدرة التوريد
عزم تشغيل: < 1 N / M (عزم تشغيل منخفض)
البولنديون: 16-20
الهيكل: الدوار الخارجي / الدوار الداخلي
درجة الحماية: IP 54
مادة المولد: سبيكة الألومنيوم
خصائص المنتج: كثافة طاقة عالية، قوة إخراج كبيرة
| النموذج | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| الطاقة المسجلة | 0.5 كيلوواط | 1 كيلوواط | 1 كيلوواط | 2 كيلوواط | 2 كيلوواط |
| سرعة الدوران المسجلة | 200 دورة في الدقيقة | 180 دورة في الدقيقة | 200 دورة في الدقيقة | 120 دورة في الدقيقة | 180 دورة في الدقيقة |
| الجهد القياسي | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| التيار المسموح به | 9A | 12A | 17.9أ | 10A | 17.4أ |
| الكفاءة | > 85% | ||||
| أسلوب التمرير | Y | ||||
| المقاومة العازلة | 100Mohm Min ((500V DC) | ||||
| مستوى التسرب | <5 م | ||||
| بدء الدوران | <0.1N/M | <0.3 ن / م | <0.3 ن / م | <0.5 N/M | <0.3 ن / م |
| نوع المرحلة | المرحلة 3 | ||||
| الهيكل | خارج الدوار | ||||
| ستاتور | طوافة سلكية بلا جوهر | ||||
| الدوار | مغناطيس دائم للأرض النادرة | ||||
| قطر قذيفة المولد | 320 | 380 | 380 | 550 | 450 |
| طول قذيفة المولد | 232 | 241 | 241 | 330 | 258 |
| الوزن | 20 | 32 | 32 | 75 | 51 |
| عداد دراماتير العمود | 45 | 50 | 50 | 78 | 59 |
| مادة غلاف المولد | سبيكة الألومنيوم | ||||
| مادة العمود | فولاذ الكربون | ||||
| محامل | محامل كرات خط الأفق العميق | ||||
| النموذج | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| الطاقة المسجلة | 3 كيلوواط | 3 كيلوواط | 5 كيلوواط | 6 كيلوواط | 10 كيلوواط |
| سرعة الدوران المسجلة | 100 دورة في الدقيقة | 180 دورة في الدقيقة | 100 دورة في الدقيقة | 150 دورة في الدقيقة | 100 دورة في الدقيقة |
| الجهد القياسي | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| التيار المسموح به | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| الكفاءة | > 85% | > 85% | > 88٪ | > 88٪ | > 88٪ |
| أسلوب التمرير | Y | Y | Y | Y | Y |
| المقاومة العازلة | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| مستوى التسرب | <5 م | <5 م | <5 م | <5 م | <5 م |
| بدء الدوران | < 1 ن / م | <0.5 N/M | <0.5 N/M | < 1 ن / م | <1N/M |
| نوع المرحلة | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 |
| الهيكل | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار |
| ستاتور | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر |
| الدوار | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة |
| قطر قذيفة المولد | 620 | 550 | 700 | 620 | 770 |
| طول قذيفة المولد | 410 | 330 | 400 | 410 | 590 |
| الوزن | 110 | 65 | 125 | 110 | 245 |
| عداد دراماتير العمود | 80 | 78 | 98 | 80 | 85 |
| مادة غلاف المولد | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم |
| مادة العمود | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون |
| محامل | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق |
1.المولد يستخدم حماية الرغوة الداخلية الحاجز الخارجي من الخشب المتجانس.عمود المولد يستخدم حماية الأنابيب.
2حجم الحزمة والوزن يرجى الرجوع إلى مبيعاتنا.
3الشحن عن طريق البحر مع FCL LCL أو عن طريق الجو.
إذا كان لديك أي طلب في الحزمة والشحن يرجى إخبار المبيعات لدينا وسوف نفعل وفقا لطلبك.
