Place of Origin:
Qingdao
اسم العلامة التجارية:
Greef
إصدار الشهادات:
CE
Model Number:
GDG
مولد القلب غير الحديدي للجريان المحوري هو نوع من مولدات الجرارات التي تستخدم تصميم التدفق المحوري وهيكل القلب غير الحديدي.يختلف عن المولدات التقليدية في أنه يتجنب خسائر النواة الحديدية وفقدان الهستيريسبدلاً من ذلك، فإنه يولد الكهرباء باستخدام التدفق المغناطيسي المحوري.

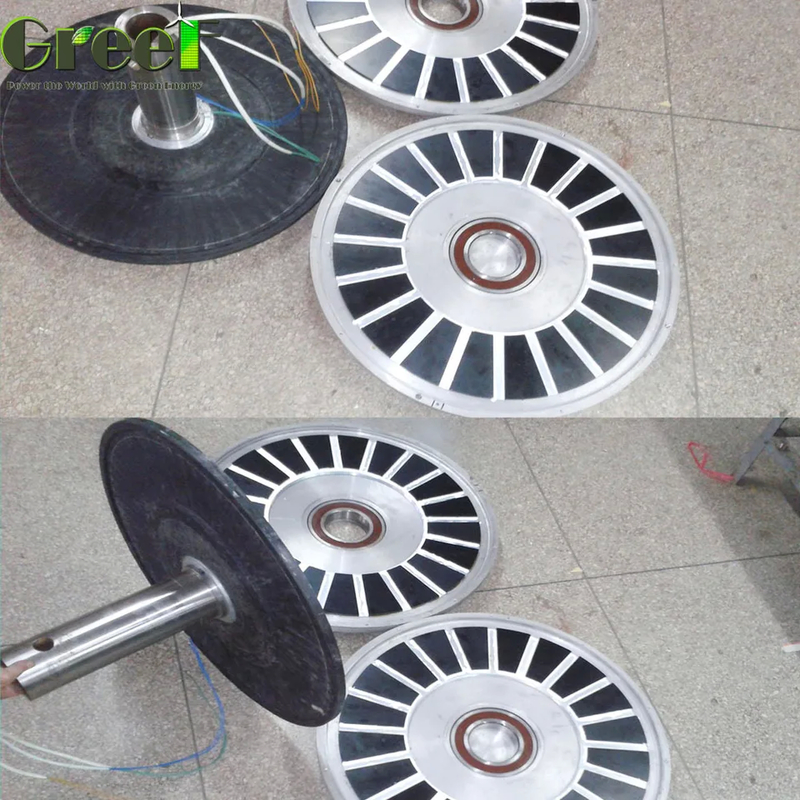

هيكل مولد النواة غير الحديدية للجريان المحوري يتكون عادة من المغناطيسات الدائمة والملفات والغلاف. المغناطيسات الدائمة تولد المجال المغناطيسي ،بينما الملفوفات تلتقط الطاقة في المجال المغناطيسي وتحولها إلى طاقة كهربائيةيتم استخدام الغلاف لحماية الهيكل الداخلي للمولد وتوفير الدعم القوي له.
مبدأ عمل مولد التدفق المحوري بدون قلب يعتمد على مبدأ الحث الكهرومغناطيسي.عندما يتحرك المجال المغناطيسي المولد من قبل المغناطيس الدائم بالنسبة إلى موصل في لفائف، يتم توليد قوة كهربائية محفزة في الموصل. يمكن بعد ذلك تحويل هذه القوة الكهربائية إلى طاقة كهربائية ، مما يوفر الطاقة للأجهزة الخارجية.
توليد طاقة الرياح لديه إمكانات كبيرة مع استخدام مولدات التدفق المحوري غير المحورية.حيث يمكنها زيادة كثافة الإنتاج بشكل كبير وتعزيز كفاءة توليد طاقة الرياحنظراً لعدم وجود قلب حديدي، تظهر هذه المولدات انخفاض خسائر الحديد وفقدان التشنج، مما يجعلها في نهاية المطاف أكثر كفاءة.
مولدات التدفق المحوري غير المحورية لديها مجموعة واسعة من التطبيقات في الطاقة المتجددة ، بما في ذلك أنظمة توليد الطاقة الشمسية وطاقة الرياح.هذه المولدات عالية الكفاءة في تحويل الطاقة وموثوق بها في التشغيل، مما يجعلها مثالية لأنظمة توليد الطاقة المتجددة.
مولد التدفق المحوري غير المحوري مناسب أيضًا للاستخدام في التطبيقات الصناعية الأخرى التي تتطلب مصدر طاقة فعال وخفيف الوزن وموثوق به. على سبيل المثال ،يمكن استخدامه كمصدر طاقة احتياطي أو مساعد لتوفير دعم طاقة مستقر للمعدات الصناعية.
مرونة مولد القلب غير الحديدي للجريان المحوري تعني أنه يمكن تخصيصه بناءً على الاحتياجات المحددة للعملاء.مثل طاقة المولدات، سرعة، وجهد الخروج لتلبية متطلبات سيناريوهات التطبيقات المختلفة.
ويأتي مولد المغناطيس الدائم GDG بدون قلب مع قطب متعدد يتراوح من 16-20 ومدى الجهد من 12-450V. درجة الحماية هي IP 54 ولديه نطاق سرعة من 100-500RPM.يمكنك الاختيار بين هيكل الدوار الخارجي أو الدوار الداخلي لتناسب متطلباتك.
مولد سلسلة GREEF DDG له الخصائص التالية:
سرعة الدوران المسموح بها منخفضة، سرعة الرياح البداية منخفضة، وزن منخفض وحجم صغير، منخفضة كفاءة عالية
(1) تكنولوجيا براءة الاختراع لعزم الدوران: استخدام أحدث تقنية "الملف الدقيق". لا وجود للاستيريزيس وتأثير خروقات العدادات يجعل عزم الدوران البدائي منخفض جدا < 1N.M
(2) الهيكل الأصلي: استخدام محرك القرص بدون جوهر لتحقيق المحرك التقليدي يجعله أقل حجما ووزن.
(3) استخدام أعلى: استخدام تقنية محرك خاصة بدون جوهر للقضاء على اختناقات استخدام طاقة الرياح ذات السرعة المنخفضة.
(4) أعلى موثوقية: البنية الخاصة تجعلها نسبة أكبر من الطاقة إلى الحجم، والطاقة إلى الوزن ولها حياة طويلة من 8 مرات أطول من المحرك التقليدي.
(5) بدون عجلات، محرك مباشر، مولد RPM منخفض.
(6) مكونات عالية الجودة عالية المستوى للاستخدام في البيئات القاسية والشديدة لتوربينات الرياح
(7) كفاءة عالية وخسائر طاقة منخفضة في المقاومة الميكانيكية
(8) تبديد الحرارة الممتاز بسبب الإطار الخارجي من سبيكة الألومنيوم والبنية الداخلية الخاصة.
| النموذج | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| الطاقة المسجلة | 0.5 كيلوواط | 1 كيلوواط | 1 كيلوواط | 2 كيلوواط | 2 كيلوواط |
| سرعة الدوران المسجلة | 200 دورة في الدقيقة | 180 دورة في الدقيقة | 200 دورة في الدقيقة | 120 دورة في الدقيقة | 180 دورة في الدقيقة |
| الجهد القياسي | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| التيار المسموح به | 9A | 12A | 17.9أ | 10A | 17.4أ |
| الكفاءة | > 85% | ||||
| أسلوب التمرير | Y | ||||
| المقاومة العازلة | 100Mohm Min ((500V DC) | ||||
| مستوى التسرب | <5 م | ||||
| بدء الدوران | <0.1N/M | <0.3 ن / م | <0.3 ن / م | <0.5 N/M | <0.3 ن / م |
| نوع المرحلة | المرحلة 3 | ||||
| الهيكل | خارج الدوار | ||||
| ستاتور | طوافة سلكية بلا جوهر | ||||
| الدوار | مغناطيس دائم للأرض النادرة | ||||
| قطر قذيفة المولد | 320 | 380 | 380 | 550 | 450 |
| طول قذيفة المولد | 232 | 241 | 241 | 330 | 258 |
| الوزن | 20 | 32 | 32 | 75 | 51 |
| عداد دراماتير العمود | 45 | 50 | 50 | 78 | 59 |
| مادة غلاف المولد | سبيكة الألومنيوم | ||||
| مادة العمود | فولاذ الكربون | ||||
| محامل | محامل كرات خط الأفق العميق | ||||
| النموذج | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| الطاقة المسجلة | 3 كيلوواط | 3 كيلوواط | 5 كيلوواط | 6 كيلوواط | 10 كيلوواط |
| سرعة الدوران المسجلة | 100 دورة في الدقيقة | 180 دورة في الدقيقة | 100 دورة في الدقيقة | 150 دورة في الدقيقة | 100 دورة في الدقيقة |
| الجهد القياسي | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| التيار المسموح به | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| الكفاءة | > 85% | > 85% | > 88٪ | > 88٪ | > 88٪ |
| أسلوب التمرير | Y | Y | Y | Y | Y |
| المقاومة العازلة | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| مستوى التسرب | <5 م | <5 م | <5 م | <5 م | <5 م |
| بدء الدوران | < 1 ن / م | <0.5 N/M | <0.5 N/M | < 1 ن / م | <1N/M |
| نوع المرحلة | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 | المرحلة 3 |
| الهيكل | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار | خارج الدوار |
| ستاتور | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر | طوافة سلكية بلا جوهر |
| الدوار | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة | مغناطيس دائم للأرض النادرة |
| قطر قذيفة المولد | 620 | 550 | 700 | 620 | 770 |
| طول قذيفة المولد | 410 | 330 | 400 | 410 | 590 |
| الوزن | 110 | 65 | 125 | 110 | 245 |
| عداد دراماتير العمود | 80 | 78 | 98 | 80 | 85 |
| مادة غلاف المولد | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم | سبيكة الألومنيوم |
| مادة العمود | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون | فولاذ الكربون |
| محامل | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق | محامل كرات خط الأفق العميق |
1.المولد يستخدم حماية الرغوة الداخلية الحاجز الخارجي من الخشب المتجانس.عمود المولد يستخدم حماية الأنابيب.
2حجم الحزمة والوزن يرجى الرجوع إلى مبيعاتنا.
3الشحن عن طريق البحر مع FCL LCL أو عن طريق الجو.
إذا كان لديك أي طلب في الحزمة والشحن يرجى إخبار المبيعات لدينا وسوف نفعل وفقا لطلبك.
