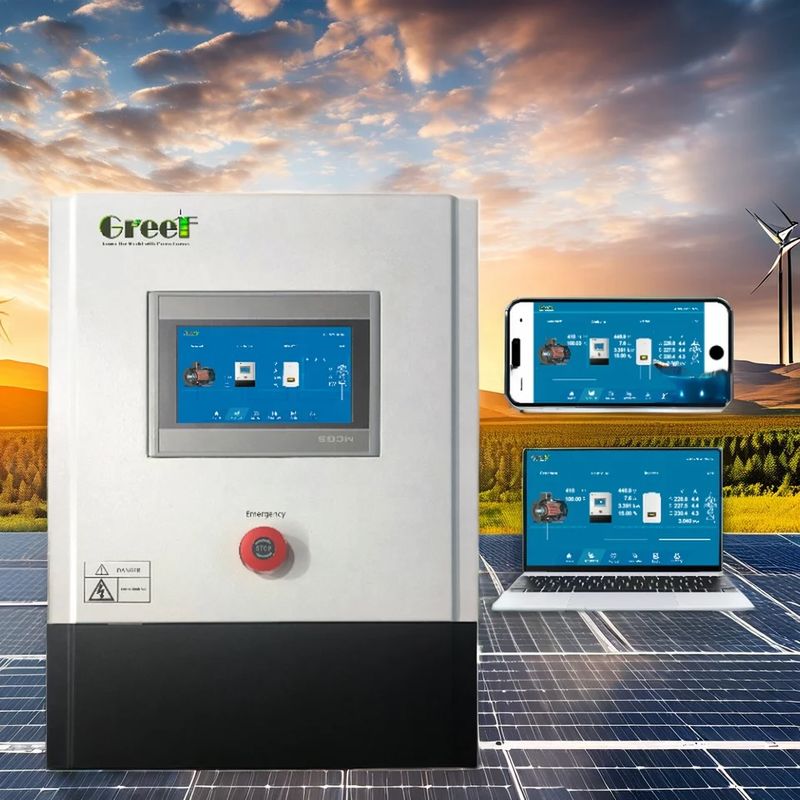

تردد الخروج 50 هرتز/60 هرتز على جهاز تحكم الشبكة مع شاشة لمسة LCD



مقدمة المنتج

جهاز التحكم المرتبط بالشبكة هو من الناحية التكنولوجية أهم مكون في أنظمة مولدات الرياح على الشبكة،التي تحويل ثلاثة التيار التيار من توربينات الرياح إلى التيار المستمر ثم إرسالها إلى محول شبكة ربطجهاز تحكم الرياح المهنية المتصلة بالشبكة من سلسلة GT-PCTC والذي يحتوي على أنظمة تحكم آمنة مزدوجة: نظام PWM الجهد الثابت ونظام مكابح الحمل الثلاثي المراحل ،هذا الحل المبتكر يتواصل أيضا مع المحولات الشمسية من العلامات التجارية مثل غروات، دييه، سوليس، وإيفيت، مما يسمح للمحولات الشمسية بالتكيف مع ظروف تشغيل توربينات الرياح.

معايير المنتج

النوع	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
الطاقة الاسمية لتوربينات الرياح	1.5 كيلوواط	2 كيلوواط	3 كيلوواط	5 كيلوواط
الجهد المسموح به في توربينات الرياح	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
الوظيفة	المصلح، التحكم، مخرج التيار المباشر
وظيفة الحماية التلقائية	حماية فوق الجهد، حماية قطع الشبكة، إخراج التوريد المنظم، إيقاف
وظيفة يدوية	الفرامل اليدوية، إعادة ضبط، مفتاح الطوارئ
وضع العرض	شاشة لمسة LCD
محتوى العرض (أكبر)	سرعة المولد ((rpm)) ، الجهد المدخل (Vdc) ، التيار المدخل ((Vac) ، الطاقة المخرجة ((kW) ، التيار الشبكي (Vac) ، التيار الشبكي ((A)) ، الطاقة المولدة اليوم ((kWh)) ، الطاقة المولدة هذا الشهر ، الطاقة المولدة الشهر الماضي ،توليد الطاقة هذا العام، توليد الطاقة العام الماضي، وضع منحنى الطاقة.
فترة التراجع الزمني للحمولة المزروعة ثلاثية المراحل	12-20 دقيقة	12-20 دقيقة	12-20 دقيقة	12-20 دقيقة
تشغيل التوربينات الريحية	450±5Vdc			750±5Vdc
الجهد الثابت PWM	≥400dc			≥700dc
درجة حرارة البيئة	-30-60 درجة مئوية
الرطوبة النسبية	< 90% لا توتر
الضوضاء (1m)	<40 ديسيبل
درجة الحماية	IP20 ((داخل) IP65 (خارج)
طريقة التبريد	تبريد الهواء القسري
واجهة الاتصال (اختياري)	الرسائل الرقمية RS485/USB/GPRS/WIFI/Ethernet

النوع	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
الطاقة الاسمية لتوربينات الرياح	10 كيلوواط	20 كيلوواط	30 كيلوواط	50 كيلوواط	100 كيلوواط
الجهد المسموح به في توربينات الرياح	AC380-520V
الوظيفة	المصلح، التحكم، مخرج التيار المباشر
وظيفة الحماية التلقائية	حماية فوق الجهد، حماية قطع الشبكة، إخراج التوريد المنظم، إيقاف
وظيفة يدوية	الفرامل اليدوية، إعادة ضبط، مفتاح الطوارئ
وضع العرض	شاشة لمسة LCD
محتوى العرض (أكبر)	سرعة مولد ((rpm)) ،جهد الدخول (Vdc) ، تيار الدخول ((Vac)) ، قوة الإخراج ((kW)) ،جهد الشبكة (Vac)) ، تيار الشبكة ((A)) ، توليد الطاقة اليوم ((كيلوواط في الساعة) ، الطاقة المولدة هذا الشهر، الطاقة المولدة الشهر الماضي، الطاقة المولدة هذا العام، الطاقة المولدة العام الماضي، منحنى الطاقة الإعداد
الجهد الثابت PWM	≥700dc	≥700dc	≥700dc	≥700dc	≥700dc
تشغيل التوربينات الريحية	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
فترة التراجع الزمني للحميل المنزلق ثلاثي المراحل في توربينات الرياح	12-20 دقيقة	12-20 دقيقة	12-20 دقيقة	12-20 دقيقة	12-20 دقيقة
درجة حرارة البيئة	-30-60 درجة مئوية
الرطوبة النسبية	< 90% لا توتر
الضوضاء (1m)	<40 ديسيبل
درجة الحماية	IP20 ((داخل) IP65 (خارج)
طريقة التبريد	تبريد الهواء القسري
واجهة الاتصال (اختياري)	الرسائل الرقمية RS485/USB/GPRS/WIFI/Ethernet
حجم جهاز التحكم (ملم)	550*395*270	600*500*1200	600*500*1200	930*580*430ملم	1100*600*1800
وزن جهاز التحكم	25 كجم	66 كجم	68 كجم	50 كجم	406 كجم
حجم الحمولة (ملم)	690*520*270	690*530*520	710*890*590	710*890*590	التحميل المدمج
وزن حمولة القمامة	45 كجم	55 كجم	55 كجم	55 كجم	التحميل المدمج

تفاصيل المنتج

حل النظام

وصف المنتج:

جهاز التحكم المرتبط بالشبكة يلعب دوراً حيوياً في أنظمة مولدات الرياح على الشبكة إنه مكون تكنولوجي يحول ثلاثة تيارات متغيرة من توربينات الرياح إلى تيار متبادلوالتي يتم إرسالها بعد ذلك إلى عاكس الشبكة.

تم تجهيز جهاز التحكم المهني المرتبط بالشبكة الرياحية من سلسلة GT-PCTC بنظم التحكم في السلامة المزدوجة. يحتوي هذا جهاز التحكم على نظام PWM الجهد الثابت ونظام مكابح الحمولة الثلاثيةالذي يضمن السلامة في حالة وقوع أي حادثمع هذا الحل المبتكر، يمكن للمتحكم أيضًا التواصل مع المحولات الشمسية من العلامات التجارية المعروفة مثل Growatt و Deye و Solis و lvet.هذه الميزة تمكن المحولات الشمسية من التكيف مع ظروف تشغيل توربينات الرياح.

التطبيقات:

جهاز تحكم سلسلة GT-PCTC هو محول AC إلى DC تم تصميمه للاستخدام مع توربينات الرياح المرتبطة بالشبكة. هذا المنتج مثالي لمراقبة سرعة توربينات الرياح وسرعة الرياح ،ضمان أفضل أداء وسلامةالمنتج مجهز بمراقبة الأخطاء الأرضية، مما يجعله الحل المثالي لأولئك الذين يبحثون عن جهاز تحكم الرياح الذي هو موثوق به وآمن.

تم تصميم جهاز تحكم سلسلة GT-PCTC للعمل في بيئات قاسية مع نطاق درجات الحرارة من -30-60 درجة مئوية. وهذا يجعله منتجا مثاليا للاستخدام في مختلف الظروف الجوية،ضمان استمرارها في العمل بشكل مثالي بغض النظر عن الظروف الخارجيةتم تصميم التيار الكهربائي لجهاز توربينات الرياح من 750 ± 5Vdc لضمان توافق المنتج مع معظم توربينات الرياح.

بشكل عام، جهاز تحكم سلسلة GT-PCTC هو جهاز تحكم للرياح موثوق به ودائم الصلاحية والذي تم تصميمه لتلبية متطلبات مجموعة من المستخدمين.سواء كنت تبحث عن منتج للاستخدام الشخصي أو التجاري، هذا المنتج هو الحل المثالي لأولئك الذين يبحثون عن جهاز تحكم مولد الرياح الذي هو على حد سواء موثوق وفعال.

الدعم والخدمات:

يتضمن الدعم التقني للمنتج و الخدمات التي يقدمها جهاز تحكم الشبكة:

• المشورة الخبراء ومساعدة في حل المشاكل من الفنيين المعتمدين
• إرشادات تثبيت المنتج وتثبيته
• الوصول إلى تحديثات البرمجيات وتحديثات البرمجيات الثابتة
• الإصلاحات والإستبدال في الضمان
• موارد التدريب والتوثيق

فريقنا مكرس لتقديم خدمة عملاء ممتازة وضمان أن منتجنا على الشبكة المتحكم تلبي احتياجاتك وتتجاوز توقعاتك.

التعبئة والشحن:

تغليف المنتج:

سيتم تعبئة منتج On Grid Controller في صندوق كرتوني قوي مع إدراجات رغوة لضمان النقل الآمن.سوف يشمل الصندوق أيضا دليل التعليمات والتوصيلات الكبيلة والاكسسوارات اللازمة.

شحن المنتج:

نحن نقدم شحنًا قياسيًا مجانيًا لجميع طلبات منتج On Grid Controller. عادةً ما يتم معالجة الطلبات وشحنها في غضون 2-3 أيام عمل.يمكن للعملاء أيضا اختيار خيارات الشحن السريع بتكلفة إضافية.
