وصف المنتج:

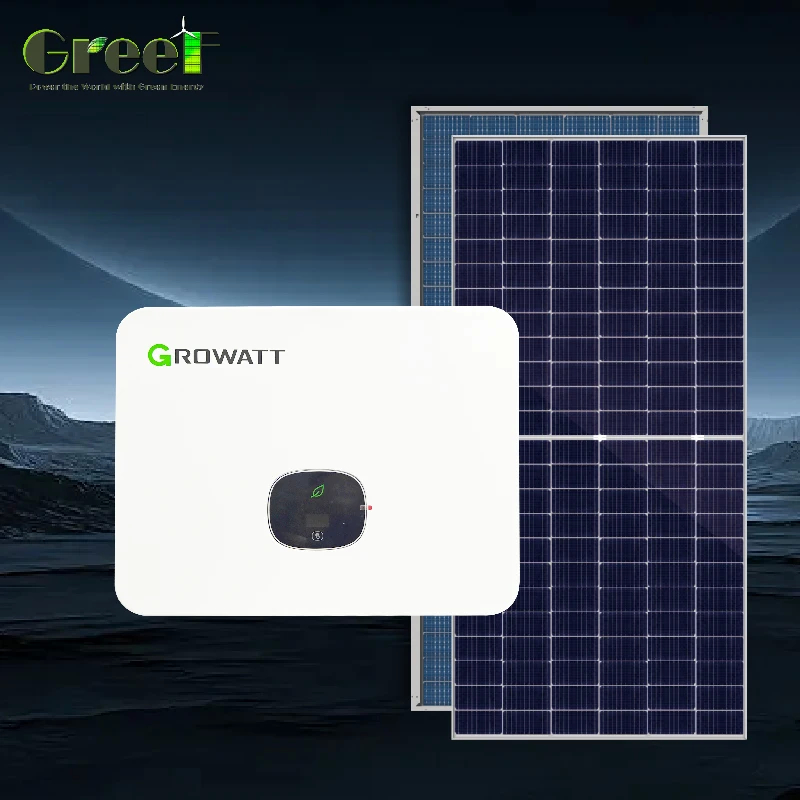

إن محول Growatt PV المتصل بالشبكة هو عنصر حاسم في كل من أنظمة الطاقة الشمسية وأنظمة توليد الطاقة الموزعة.يلعب دورا حيويا في تحويل الطاقة المشتركة من وحدات الطاقة الكهروضوئية إلى الطاقة المتغيرة.
يتم توصيل المحول إلى الوحدة الكهروضوئية على جانب DC ، بينما يتم توصيل جانب AC إلى شبكة الطاقة. MPPT هو الوظيفة الرئيسية للمحول الكهروضوئي.انها تستخدم الجهد الحلقة الخارجية لتحقيق MPPT، لضمان أن الوحدة الكهروضوئية تصدر الكهرباء بأقصى قدر ممكن من الطاقة.التحكم في الحلقة الداخلية الحالية تنتج نبضات PWM التي تمكن أجهزة التبديل من جسر العاكس لتشغيل وإطفاء في نمط معينهذه النبضات تسمح للمحول لإنتاج كهرباء التيار المتردد من نفس التردد والمرحلة مثل الجهد الشبكي.
يتم استخدام Growatt PV Inverter على مستوى العالم في تطبيقات شمسية مختلفة ، ويمكن أن يعزى شعبيته إلى موثوقيتها وكفاءتها وميزات السلامة.من السهل تركيبها وتشغيلها، مما يجعلها خيارًا شائعًا لأصحاب المنازل والشركات أو أي شخص يتطلع إلى الانتقال إلى تكنولوجيا الطاقة الشمسية.
التطبيقات:
أنظمة الطاقة الشمسية الضوئية
أنظمة الطاقة الشمسية هي وسيلة فعالة لتوليد الطاقة من الشمس.يجب أولا تحويلها إلى طاقة التيار المتردد من خلال استخدام عاكس قبل أن يتم توصيلها بالشبكة وتشغيل أجهزة ومعدات مختلفةهذه العملية تحويل حاسمة في ضمان أن الطاقة التي تنتجها الألواح الشمسية يمكن استخدامها بشكل فعال، والغيرات تلعب دورا حاسما في جعل هذا ممكن.
التطبيقات الصناعية
يتم استخدام المحولات على نطاق واسع في تطبيقات صناعية مختلفة ، بما في ذلك الأتمتة والمعدات الطبية والتحكم الكهربائي وغيرها.هذه الأجهزة مفيدة في المساعدة في التحكم في عمليات الإنتاج الصناعي وتنظيمهافي البيئات الصناعية ، يتم استخدام المحولات لتسهيل مهام مختلفة مثل التحكم في المحركات والمضخات ،تحسين دقة ودقة عمليات التصنيع، وضمان أن المعدات تعمل بكفاءة وموثوقية.
تكنولوجيا الاتصالات
تعتمد تكنولوجيا الاتصالات بشكل متزايد على الأجهزة الإلكترونية والأنظمة الكهربائية، بما في ذلك المحطات الأساسية المتنقلة، ومعدات الاتصالات بالموجات الدقيقة، وأنظمة الاتصالات القائمة على الألياف البصرية.هذه الأجهزة تتطلب إمدادات طاقة ثابتة، والعاكسات تلعب دورا أساسيا في ضمان بقائها قيد التشغيل من خلال تحويل الطاقة المترددة إلى الطاقة المتغيرة. هذه العملية التحويلية أمر بالغ الأهمية في الحفاظ على جودة الطاقة وتقليل وقت التوقف ،في نهاية المطاف ضمان أن أنظمة الاتصالات تبقى فعالة وموثوقة.
التخصيص:
عوائل الشبكة لدينا لديها نظام تبريد الهواء مع تصنيف الكفاءة من 95٪ ومستوى الحماية من IP20.درجة حرارة العمل تتراوح من -25°C إلى 60°Cلدينا إمدادات موثوقة لتلبية احتياجاتك
MAC 15~36KTL3-XL
※3 MPPTS
※ 220 فولت حل ثلاثي المراحل
※ تشخيص ذكي
※ كفاءة عالية تصل إلى 98.8%
※ تكوين الواي فاي المحلي
※ شاشة OLED وزر اللمس
※ أجهزة التشغيل الالكتروني ذات الصلة من نوع AC&DC
MID 6~12KTL3-XL
※ الكفاءة القصوى98.5%
※ 40 ٪ ضيقة وأخف وزنا
※أجهزة تتبع MPp مزدوجة
※يدعم مراقبة التصدير
※مفتاح اللمس وشاشة OLED
※SPD من النوع II على الجانبين AC و DC
ماكس 50~75KTL3-XL 2
※8 MPPT و DISENO فيوزيبلز
※ فحص و تشخيص ذكي
※مراقبة ذكية للسلسلة
※SPD نوع II من CA و CC
※حماية IP66 و C5
ماكس 50~80KTL3 LV
※6/7MPPTSالتشخيص الذكي※كفاءة عالية تصل إلى 99%※الاتصال المحلي※مراقبة السلاسل※أداة التيار المتردد و المتردد من النوع الثاني※حماية AFCl※تخزين البيانات لمدة تصل إلى 25 سنة※تم تمكين اتصالات الجانب 2 في 1 DC
من 7000 إلى 10000 TL-X
※الكفاءة القصوى 98.1%2/3 متتبع MPP
※SPD من النوع II على الجانب المتردد
※يدعم مراقبة التصدير
※مفتاح اللمس وشاشة OLED
|
ورقة البيانات
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
البيانات المدخلة
|
|
|
أقصى قدر من الطاقة المشتركة
|
65000 واط
|
10400 واط
|
13000 واط
|
13000 واط
|
15600 واط
|
|
أقصى فولتاج مشترك
|
|
|
الجهد الأولي
|
|
|
نطاق الجهد MPPT
|
|
|
الجهد الاسمي
|
|
|
الحد الأقصى لتيار المدخل لكل MPPT
|
|
|
الخروج (AC)
|
|
|
طاقة الخروج المسموح بها من التيار المتردد
|
6000 واط
|
8000 واط
|
10000 واط
|
11000 واط
|
12000 واط
|
|
أقصى قدر من الطاقة الظاهرة
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
الحد الأقصى للجهد الخارجي
|
16.5أ
|
22.1أ
|
27.8أ
|
30.3أ
|
30.3أ
|
|
الجهد الاسمي للتحول
|
|
|
تردد الشبكة المتغيرة
|
|
|
الكفاءة القصوى
|
|
|
ورقة البيانات
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X (((E)
|
MIN 9000TL-X
|
10000 MINTL-X
|
|
البيانات المدخلة
|
|
أقصى قدر من الطاقة المشتركة
|
12000 واط
|
12000 واط
|
13500 واط
|
15000 واط
|
|
أقصى فولتاج مشترك
|
|
|
تشغيل الجهد
|
|
|
نطاق الجهد MPPT
|
|
|
الجهد الاسمي
|
|
|
الحد الأقصى لتيار المدخل لكل MPPT
|
|
|
الخروج (AC)
|
|
طاقة الخروج المسموح بها من التيار المتردد
|
7000 واط
|
8000 واط
|
9000 واط
|
10000 واط
|
|
أقصى قدر من الطاقة الظاهرة
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
الحد الأقصى للجهد الخارجي
|
33.5أ
|
33.5أ
|
43A
|
45.5أ
|
|
الجهد الاسمي المتردد ((المجموعة*)
|
الافتراضية: 240 فولت منقسمة المرحلة ، اختياري: 208 فولت و 240 فولت من مرحلة واحدة ، 183-228@208V 211-264V@240V
|
|
تردد شبكة التيار المتردد ((المدى*)
|
50/60 هرتز (45-55 هرتز/55-65 هرتز)
|
|
الكفاءة القصوى
|
|
|
ورقة البيانات
|
ماك 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
البيانات المدخلة
|
|
|
|
القوة الكهروضوئية الموصى بها القصوى (للوحدة STC)
|
22500 واط
|
30000 واط
|
33000 واط
|
37500 واط
|
45000 واط
|
54000 واط
|
|
أقصى فولتاج مشترك
|
|
|
الجهد الأولي
|
|
|
نطاق الجهد MPPT
|
|
|
الجهد الاسمي
|
|
|
الحد الأقصى لتيار المدخل لكل MPPT
|
|
|
الخروج (AC)
|
|
طاقة الخروج المسموح بها من التيار المتردد
|
15000 واط
|
20000 واط
|
22000 واط
|
25000 واط
|
30000 واط
|
36000 واط
|
|
أقصى قدر من الطاقة الظاهرة
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
الحد الأقصى للجهد الخارجي
|
43.6أ
|
58.3أ
|
64.0A
|
73.0A
|
87.4أ
|
94.5أ
|
|
الجهد الاسمي المتردد ((المجموعة*)
|
127V/220V ((101.6-139.7V)
|
|
تردد شبكة التيار المتردد ((المدى*)
|
50/60 هرتز ((46~54/56~64 هرتز)
|
|
الكفاءة القصوى
|
|
|
ورقة البيانات
|
ماكس 50KTL3-XL2
|
ماكس 60KTL3-XL2
|
ماكس 70KTL3-XL2
|
ماكس 75KTL3-XL2
|
|
بيانات الدخول (CD)
|
|
أقصى قدر من الطاقة المشتركة
|
100000 واط
|
120000 واط
|
105000 واط
|
112500W
|
|
نطاق القوة القصوى
|
|
|
فولتاج دي ارانك
|
|
|
الجهد الاسمي
|
|
|
مجموعة الجهد من MPPT
|
|
|
الحد الأقصى للتيار في MPPT
|
|
|
السليدا (CA)
|
|
القوة الاسمية CA
|
50000 واط
|
60000 واط
|
70000 واط
|
75000 واط
|
|
أقصى قوة ظاهرية
|
55500VA
|
66600VA
|
66000VA @ 208V 70000VA @ 220V 73000VA @ 230V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
فولتاج الاسمي CA (Rango*)
|
127 فولت/220 فولت (101.6-139.7 فولت)
|
|
فولتاج الاسمي CA (Rango*)
|
127 فولت/220 فولت (101.6-139.7 فولت)
|
|
تردد الأحمر CA (مدى*)
|
50/60 هرتز (45~55 هرتز/55-65 هرتز)
|
|
أقصى كفاءة
|
|
|
ورقة البيانات
|
ماكس 50KTL3 LV
|
ماكس 60KTL3 LV
|
ماكس 70KTL3 LV
|
ماكس 80KTL3 LV
|
|
البيانات المدخلة
|
|
أقصى قدر من الطاقة المشتركة
|
65000 واط
|
78000 واط
|
91000 واط
|
104000 واط
|
|
أقصى فولتاج مشترك
|
1100 فولت
|
1100 فولت
|
1100 فولت
|
1100 فولت
|
|
تشغيل الجهد
|
|
|
نطاق الجهد MPPT
|
|
|
الجهد الاسمي
|
585 فولت
|
585 فولت
|
600 فولت
|
600 فولت
|
|
الحد الأقصى لتيار المدخل لكل MPPT
|
|
|
الخروج (AC)
|
|
طاقة الخروج المسموح بها من التيار المتردد
|
50000 واط
|
60000 واط
|
70000 واط
|
80000 واط
|
|
أقصى قدر من الطاقة الظاهرة
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
الحد الأقصى للجهد الخارجي
|
80.5أ
|
96.6أ
|
112.7أ
|
128.8أ
|
|
الجهد الاسمي للتحول
|
|
|
تردد الشبكة المتغيرة
|
|
|
الكفاءة القصوى
|
98.8٪
|
98.8٪
|
99.9٪
|
99.9٪
|
